由于當前疫情的大流行，增加醫用呼吸機的供應迫在眉睫。Everspin Technologies提供了一種獨特的MRAM存儲技術，它將為這類設備的電子系統設計帶來好處。

呼吸機是一種通過將可呼吸的空氣移入和移出肺部來提供機械通氣的機器，用于向身體不能呼吸或呼吸不充分的患者輸送呼吸。現代呼吸機是計算機化的微處理器或控制的機器，但是病人也可以用簡單的手動操作的氣囊面罩進行通氣。呼吸機主要用于重癥醫學、家庭護理和急救醫學(作為獨立單元)以及麻醉學(作為麻醉機的一個部件)。

隨機存取存儲器(MRAM)
呼吸機參數和報警設置存儲在最少128kb (Everspin型號MR25H128A)的非易失性存儲器中，以確保在呼吸機電源關閉或斷電情況下保留設置。

最少32Mb (MR5A16A)的非易失性事件存儲器存儲事件日志。該日志記錄諸如呼吸機停止和啟動、確認的呼吸機和警報設置、警報和技術故障歷史等信息，包括任何相關的音頻暫停或警報暫停按鍵、警報重置和確認按鍵。當呼吸機關閉和斷電時，這些信息也會保留。

至少4Mb (MR25H40)的MRAM可用于存儲操作軟件程序變量。存儲在MRAM的數據在呼吸機關閉期間保存。

Everspin的并行輸入/輸出MRAM產品的簡單異步靜態隨機存取存儲器標準JEDEC接口和QSPI/SPI接口使設計易于實現，無需額外的組件或生態系統支持。Everspin MRAM技術的強大可靠性使工程師們能夠使用Everspin的標準商業/工業級產品來滿足患者關鍵醫療設備市場的苛刻要求。

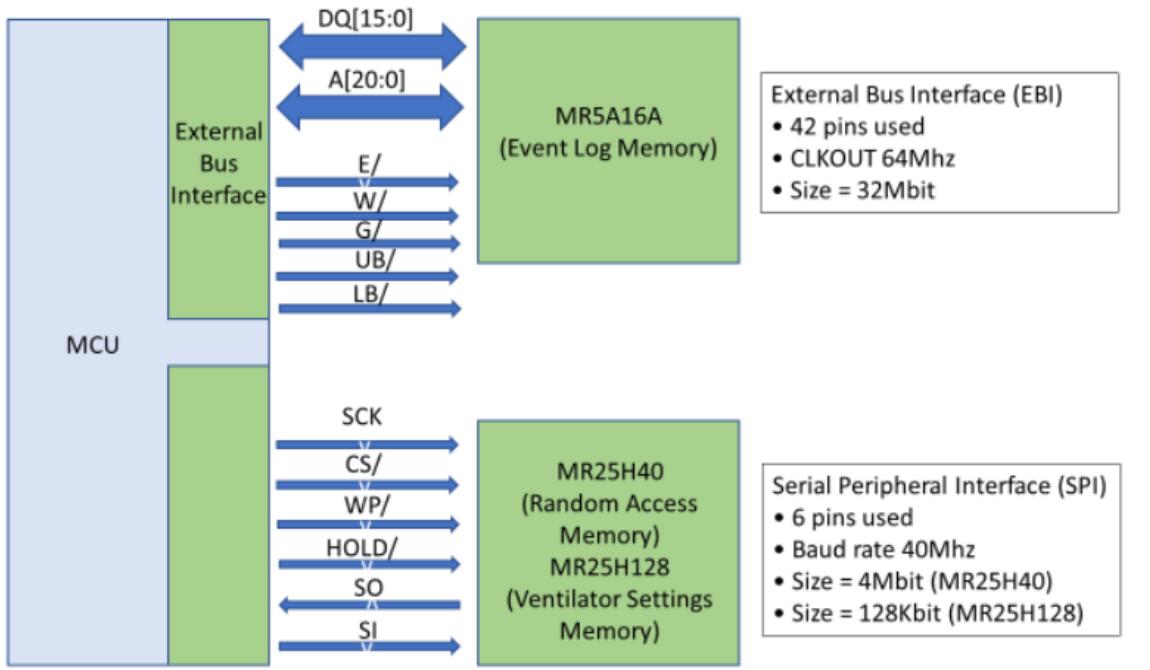

呼吸機高層系統架構

硬件實施
在本演示中，微控制器利用了串行和并行MRAM界面

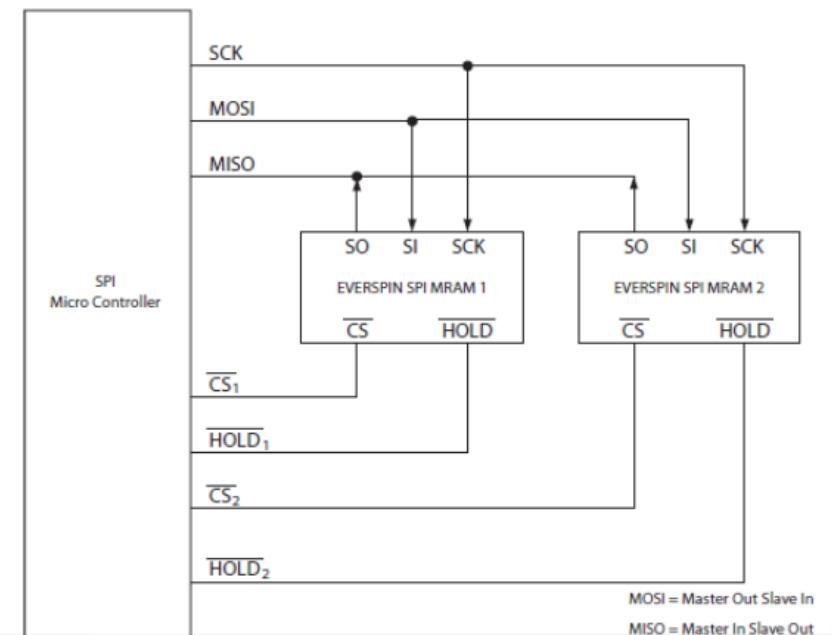

單個或多個器件可以連接到SPI總線，如下所示。引腳SCK，SO和SI是常見的設備。每個器件都需要分別驅動CS和HOLD引腳。
